关于产品

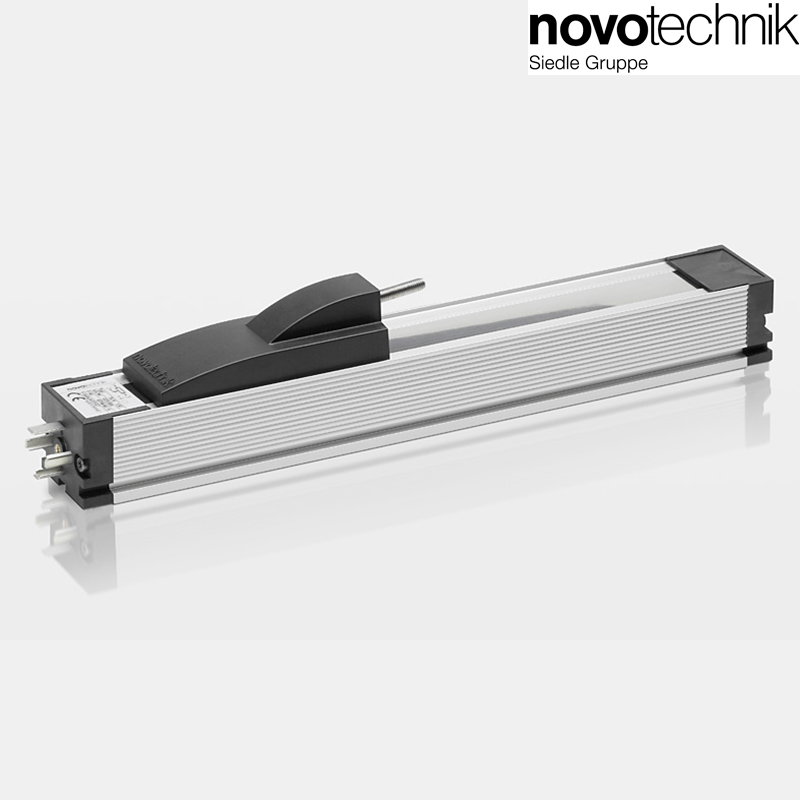

TLH 系列传感器
直线位移传感器，工作量程可达 3000mm（标准规格）

特点：
• 无杆设计
• 球铰结构可避免侧向载荷
• 不同应用条件下，使用寿命长达 100 x 10^6
• 线性优异，高达 ±0.02%
• 分辨率高于 0.01mm
• 运行速度高
• DIN 43650 标准插头和插座
• 面朝下安装时，防护等级 IP 54

       该系列传感器主要用于控制、调节和测量系统中对位移和长度的直接精确测量。 无拉杆设计使传感器滑刷在传感器侧面，沿传感器长度方向移动，这样就避免了一般传感器常见的由于“泵”效应引起的传感器失效问题，并且行程可达 3000 毫米。

      新颖的球铰使由于不平或倾斜产生的扭力得到释放，传感器的承受拉力均匀。安装卡具可以进行微调。基于材料和工艺的关系，传感器的温度系数极低。坚固的结构和材料使传感器可以在恶劣的温度和震动条件下可靠工作。传感器测量原理简单，无源以及绝对值输出使得它不受外界的电磁影响，同时它不需要内置电源，能在断电时保持实时位移数据。

订购规格
型号             产品编号
TLH-0100          025304
TLH-0130         025305
TLH-0150          025306
TLH-0225         025309
TLH-0300          025312
TLH-0360           025314
TLH-0450          025318
TLH-0500           025320
TLH-0600          025324
TLH-0750           025330
TLH-0900          025336
TLH-1000           025340
TLH-1250          025350
TLH-1500           025360
TLH-1750          025370
TLH-2000           025380
TLH-2250          025381
TLH-2500           025383
TLH-2750          025384
TLH-3000          025385
其他长度参见 TLH 系列特殊规格资料

发货内容包括
安装夹 Z-43 和 4 个螺钉
1 个插座 GDM 3009
(Ø 4.5 mm - 7 mm)
1 个密封衬垫 GDM 3-16

推荐辅件
过程控制显示器 MAP ...
信号转换器 MUW ... ，一体化接头，工作电压 24V，标准信号输出

注意事项
      在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等数值，是传感器工作在以运算放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载(le ≤ 1µA) 的条件得出的。

安装说明
      推荐采用滑块朝下的 “倒置式”安装。只有以此种方式安装，才能保证传感器在各种使用环境中密封钢带对检测元件提供有效的保护。
